Jakie pomiary odsłaniają ukryte problemy w domowej instalacji elektrycznej

W domowej instalacji elektrycznej codzienne użytkowanie gniazd i włączników rzadko zdradza nadchodzące problemy. Żarówki świecą, a sprzęty AGD uruchamiają się bez zarzutu, co tworzy złudne poczucie bezpieczeństwa. Z biegiem lat przewody poddawane są jednak obciążeniom termicznym, ich izolacja ulega starzeniu, a zaciski śrubowe stopniowo luzują się pod wpływem drgań i zmian temperatury. Usterki te pozostają niewidoczne gołym okiem. Przerwany przewód ochronny lub drastyczny spadek oporności izolacji ujawnią się dopiero w momencie awarii, najczęściej podczas zwarcia, zalania lub przepięcia. Regularne pomiary parametrów instalacji pozwalają wykryć ukryte wady przed wystąpieniem pożaru lub porażenia prądem. Badania te stanowią jedyne obiektywne potwierdzenie, że domowa sieć energetyczna funkcjonuje zgodnie z założeniami projektowymi i obowiązującymi normami technicznymi.

Oględziny wizualne i kluczowe pomiary parametrów sieci

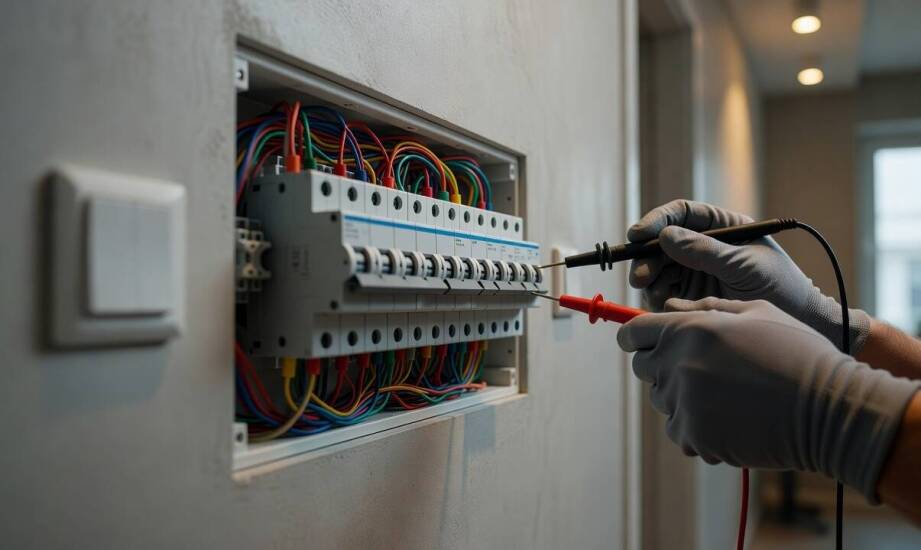

Przed podłączeniem specjalistycznych mierników elektryk przeprowadza szczegółowe oględziny rozdzielnicy, osprzętu natynkowego, tras kablowych oraz gniazd. Wizualna kontrola pozwala zidentyfikować nadpalone styki, stopioną izolację, ślady korozji oraz niefachowe przeróbki. Te mechaniczne uszkodzenia i błędy montażowe stanowią punkt wyjścia do dalszej diagnostyki, ponieważ oględziny wskazują obszary o podwyższonym ryzyku usterki. Dopiero po wykluczeniu rażących usterek fizycznych można przejść do właściwych testów aparaturowych.

Podstawowym badaniem jest pomiar ciągłości przewodów ochronnych (PE) oraz połączeń wyrównawczych. Zgodnie z wytycznymi normy PN-HD 60364-6 instalator wymusza przepływ prądu o natężeniu minimum 200 mA, aby sprawdzić rezystancję na danej trasie. Otrzymany wynik nie powinien przekraczać 1 Ω. Niska wartość oporu gwarantuje, że w przypadku pojawienia się niebezpiecznego napięcia na obudowie pralki czy lodówki, prąd usterkowy natychmiast popłynie bezpieczną drogą do uziomu, wyzwalając odpowiednie zabezpieczenie.

Kolejny etap obejmuje sprawdzenie rezystancji izolacji między przewodami czynnymi a przewodem ochronnym. Dla standardowych domowych obwodów pracujących pod napięciem do 500 V minimalna dopuszczalna wartość oporu izolacji wynosi 1 MΩ. Spadek poniżej tego progu świadczy o postępującej degradacji powłoki kabla, co najczęściej wynika z długotrwałego zawilgocenia ścian, przegrzewania przeciążonych obwodów lub mikrouszkodzeń mechanicznych podczas remontów.

Diagnostyka obejmuje również weryfikację wyłączników różnicowoprądowych (RCD). Urządzenie pomiarowe symuluje upływ prądu i rejestruje dokładny czas oraz prąd zadziałania aparatu. Standardowy wyłącznik domowy o czułości 30 mA musi odciąć zasilanie w ułamku sekundy, zapobiegając przepływowi prądu przez ciało człowieka. Całość procedury uzupełniają pomiary skuteczności samego uziemienia, od którego zależy prawidłowe funkcjonowanie całej ochrony przeciwporażeniowej w budynku.

Interpretacja wyników i przygotowanie obiektu

Odczytanie wartości na wyświetlaczu miernika stanowi zaledwie ułamek procesu diagnostycznego, ponieważ o bezpieczeństwie decyduje właściwa interpretacja odchyleń. Wynik znajdujący się nieznacznie poniżej normy rzadko wymusza natychmiastowe wyłączenie budynku z eksploatacji. Przykładowo, rezystancja izolacji na poziomie 0,8 MΩ sygnalizuje początek problemu i wymaga zaplanowania wymiany konkretnego odcinka przewodu w niedalekiej przyszłości. Zupełnie inaczej traktuje się spadki poniżej 0,5 MΩ lub całkowitą przerwę w obwodzie ochronnym. Taki stan techniczny stwarza bezpośrednie zagrożenie dla życia domowników i wymusza natychmiastową interwencję serwisową.

Zwieńczeniem prac kontrolnych jest formalny protokół z przeprowadzonych badań. Dokument ten zawiera szczegółowe dane obiektu, zestawienie wszystkich wykonanych pomiarów, opis warunków środowiskowych w trakcie testów oraz jednoznaczne wnioski końcowe. Kluczowym elementem protokołu są zalecenia dla właściciela, precyzyjnie dzielące usterki na wymagające pilnej naprawy oraz te przeznaczone do dalszej obserwacji. Taka dokumentacja stanowi podstawę do wypłaty odszkodowania przez towarzystwo ubezpieczeniowe w razie pożaru.

Płynne i rzetelne przeprowadzenie kontroli wymaga wcześniejszego przygotowania obiektu przez właściciela. Najważniejszym krokiem jest zapewnienie swobodnego dostępu do tablicy bezpiecznikowej, wszystkich gniazd wtykowych oraz puszek łączeniowych. Przed rozpoczęciem testów rezystancji izolacji należy odłączyć z sieci wszystkie wrażliwe urządzenia elektroniczne, takie jak telewizory, komputery czy sterowniki pieców. Napięcie pomiarowe wynoszące 500 V mogłoby trwale uszkodzić czułe zasilacze. Usunięcie przeszkód pozwala elektrykowi pracować sprawnie, bez konieczności przerywania procedury.

Obowiązek sprawdzania stanu technicznego instalacji wynika wprost z artykułu 62 Prawa budowlanego, który narzuca powtarzanie pełnej kontroli przynajmniej raz na pięć lat. Właściciele domów często zapominają o tym wymogu, polegając wyłącznie na braku widocznych objawów usterki. Zmiany fizykochemiczne w materiałach izolacyjnych oraz luzowanie się styków postępują powoli, maskując rosnące ryzyko zapłonu. Z tego powodu firma Boris Electric Mirosław Borys, przeprowadzając na co dzień przeglądy elektryczne w Warszawie Zachodniej, skupia się na rygorystycznym sprawdzeniu ciągłości przewodu ochronnego i oporności izolacji. Specjaliści sporządzają pełną dokumentację powykonawczą, która zaspokaja wymogi ubezpieczycieli oraz inspektorów nadzoru. Obiektywne liczby widoczne na ekranie miernika zawsze mówią o stanie instalacji więcej niż sam fakt, że po naciśnięciu włącznika zapala się światło.
