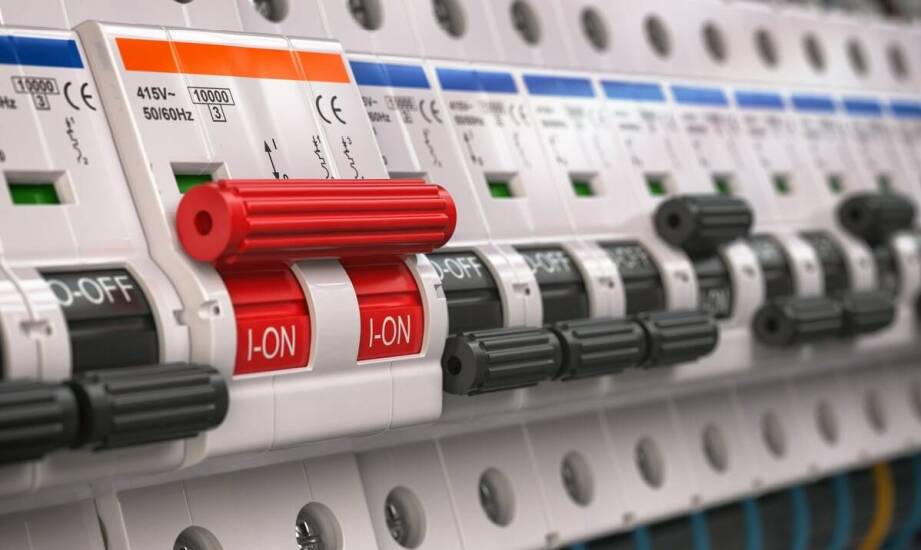

Które parametry decydują o doborze wyłącznika z członem różnicowym do obwodu trójfazowego w rozdzielnicy modułowej

Modernizacja rozdzielnicy trójfazowej stawia przed instalatorem konkretne wyzwania. Sama nazwa aparatu, na przykład „wyłącznik różnicowoprądowy 16A”, nie wystarczy do podjęcia właściwej decyzji. Aby zapewnić skuteczną ochronę, należy uwzględnić specyfikę obciążenia odbiorników trójfazowych, takich jak silniki czy pompy, oraz wymagania normy PN-EN 61009. Błędnie dobrany komponent może prowadzić do niepożądanych zadziałań lub, co gorsza, do braku ochrony instalacji i użytkowników.

Kluczowe parametry wyłącznika dla obwodu trójfazowego

Dobór prądu znamionowego (In) musi uwzględniać prąd obciążenia (Ib) z odpowiednim zapasem, który zazwyczaj wynosi 20-25%. Oznacza to, że dla obwodu z obciążeniem 10A właściwy będzie aparat o prądzie znamionowym 16A. W rozdzielnicach modułowych kluczowa jest także szerokość montażowa na szynie DIN – dla wersji trójfazowej są to najczęściej 4 moduły. Wyłącznik czterobiegunowy (4P, czyli 3P+N) jest niezbędny w układach sieci TN-S do ochrony wszystkich przewodów fazowych oraz przewodu neutralnego.

Charakterystykę zadziałania członu nadprądowego trzeba dopasować do rodzaju odbiornika. Charakterystyka B (zadziałanie przy 3-5 krotności prądu In) sprawdzi się w obwodach oświetleniowych i gniazd ogólnego przeznaczenia. Z kolei charakterystyka C (5-10 In) jest przeznaczona do zasilania urządzeń o większych prądach rozruchowych, np. silników trójfazowych. Minimalna znamionowa zdolność zwarciowa na poziomie 6 kA jest standardem wymaganym w większości instalacji domowych i komercyjnych.

Czułość, dopasowanie do obciążenia i częste błędy

Czułość znamionowa (IΔn) na poziomie 30 mA typu AC to standard w ochronie dodatkowej przed porażeniem prądem elektrycznym. Wartości wyższe, takie jak 100 mA lub 300 mA, stosuje się głównie w ochronie przeciwpożarowej lub w obwodach o naturalnie wysokich prądach upływu. Zgodnie z normą IEC 60364-4-41, prąd znamionowy różnicowy powinien być co najmniej trzykrotnie wyższy od sumy prądów upływowych zasilanych odbiorników. Dopuszczalny prąd obciążenia (Imax) musi być równy prądowi znamionowemu (In), co gwarantuje, że aparat nie przegrzeje się podczas normalnej pracy. Przykładem jest pompa o mocy 7,5 kW, której prąd roboczy wynosi około 14 A, co wymaga zabezpieczenia o In równym co najmniej 16 A.

Przykładem aparatu łączącego ochronę nadprądową i różnicowoprądową jest model p314 b16, czyli wyłącznik Legrand DX3 4P. Jego parametry – prąd znamionowy 16 A, charakterystyka B, czułość 30 mA i zdolność zwarciowa 6 kA – odpowiadają typowym zastosowaniom. Montaż na czterech modułach szyny DIN i głębokość 44 mm ułatwiają instalację w standardowych rozdzielnicach. Dostępność takich komponentów jest kluczowa, a oferta TOS24.PL obejmuje aparaturę modułową czołowych marek z wysyłką na terenie Polski i UE.

Do najczęstszych błędów należy stosowanie wyłączników jednofazowych (2P) do zabezpieczania obwodów trójfazowych, co uniemożliwia skuteczne wykrycie prądu upływowego. Inne pomyłki to niedopasowanie szerokości aparatu do dostępnego miejsca w rozdzielnicy oraz ignorowanie warunków pracy odbiorników. Silniki o ciężkim rozruchu mogą wymagać charakterystyki D, by uniknąć fałszywych zadziałań.

Wyłącznik z członem różnicowym i nadprądowym (RCBO) w wersji czterobiegunowej stanowi kompaktowe rozwiązanie do ochrony pojedynczego obwodu trójfazowego. Jego największą zaletą jest oszczędność miejsca w rozdzielnicy, co jest szczególnie istotne podczas modernizacji starych instalacji. Jeśli jednak jeden obwód zasila wiele różnych odbiorników, lepszym rozwiązaniem może być zastosowanie oddzielnego wyłącznika różnicowoprądowego (RCD), który chroni całą grupę obwodów zabezpieczonych indywidualnymi wyłącznikami nadprądowymi (MCB). Taki układ często ułatwia diagnostykę i lokalizację ewentualnej usterki w instalacji.
