SMD, COB i GOB w ekranach B2B: jak pakowanie diod zmienia serwis, energię i TCO

W decyzjach zakupowych B2B dotyczących nośników cyfrowych pozornie identyczne urządzenia mogą generować zupełnie inne koszty utrzymania oraz ryzyko przestojów operacyjnych. Zewnętrzna obudowa wyświetlacza często maskuje fundamentalne różnice w budowie wewnętrznej, które ujawniają się dopiero po miesiącach intensywnej pracy. Wybór technologii pakowania diod wpływa bezpośrednio na częstotliwość napraw, zużycie energii i stabilność pracy przez całe lata eksploatacji.

Różnice w pakowaniu diod i odporności na czynniki zewnętrzne

Technologia SMD opiera się na indywidualnych elementach świetlnych montowanych bezpośrednio na powierzchni płytki drukowanej PCB. Komponenty pozostają całkowicie odsłonięte, co znacząco ułatwia ewentualną wymianę pojedynczego piksela na miejscu instalacji, lecz jednocześnie zwiększa podatność na uszkodzenia mechaniczne, kurz i wilgoć. Fizyczna gęstość upakowania jest w tym przypadku ograniczona przez gabaryty obudowy samej diody, co mocno utrudnia osiągnięcie bardzo małych podziałek poniżej wartości P1,2.

Standard COB rozwiązuje ten problem poprzez bezpośredni montaż chipów na podłożu PCB z wykorzystaniem jednolitej warstwy specjalnej enkapsulacji. Powierzchnia wyświetlacza staje się całkowicie gładka i pozbawiona widocznych, wystających punktów świetlnych. Taka konstrukcja zapewnia znacznie wyższą gęstość obrazu, sięgającą nawet P0,9 i poniżej, oraz gwarantuje wielokrotnie lepszą ochronę układów elektronicznych przed kurzem i wilgocią. Technika GOB stanowi z kolei modyfikację klasycznego wariantu SMD. Polega ona na pokryciu całej powierzchni modułu dodatkową warstwą przezroczystego kleju epoksydowego. Zastosowane spoiwo mocno zwiększa odporność na uderzenia i wodę, pozwalając osiągnąć szczelność na poziomie IP65 na froncie, lecz może nieznacznie obniżać naturalny kontrast obrazu.

Przestrzenie o wysokim natężeniu ruchu pieszego, narażone na kontakt fizyczny lub dużą wilgotność powietrza, najszybciej weryfikują wytrzymałość nośników. Wyświetlacze w zakładach przemysłowych, wielkich obiektach sportowych, terminalach lotniskowych czy galeriach handlowych ulegają przyspieszonemu zużyciu przy zastosowaniu odsłoniętych komponentów SMD. Ciągłe drgania w pojazdach komunikacji publicznej dodatkowo podkreślają kluczowe znaczenie powierzchniowej ochrony epoksydowej w systemach GOB. Zoptymalizowane warunki wewnętrzne, takie jak nowoczesne sale konferencyjne czy centra dyspozytorskie, wymagają innej specyfikacji. W takich środowiskach liczy się przede wszystkim maksymalna precyzja obrazu i brak przerw w wyświetlaniu, dlatego matryce COB wykazują tam najwyższą przydatność do długotrwałej, nieprzerwanej pracy.

Wpływ pakowania diod na odprowadzanie ciepła i serwis

Fizyczne rozmieszczenie i zabezpieczenie elementów świecących decyduje o efektywności odprowadzania generowanego ciepła. W architekturze COB bezpośrednie połączenie krzemowego chipa z warstwą podłoża PCB pozwala skuteczniej transferować energię cieplną na zewnątrz układu. Opublikowane materiały branżowe, na przykład techniczne raporty firmy Nichia, udowadniają jednak, że rzeczywista temperatura układu zależy w głównej mierze od wydajności użytego radiatora i poprawnego montażu, a nie wyłącznie od wybranego standardu pakowania. Optymalna dystrybucja ciepła w układach chłodzenia bezpośrednio przekłada się na mniejszy pobór mocy z sieci energetycznej przy zachowaniu zadanej jasności oraz zapobiega degradacji kolorów w trybie całodobowym.

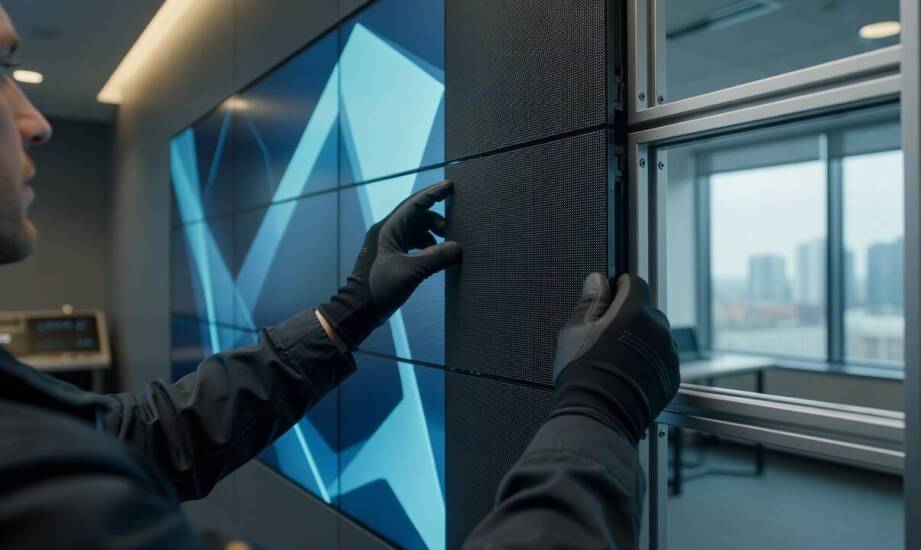

Zasady serwisowania poszczególnych modułów różnią się od siebie na poziomie fundamentalnym. Konwencjonalny układ SMD umożliwia sprawną wymianę uszkodzonego piksela przez lokalnego technika wyposażonego w stację lutowniczą. Ochronna warstwa GOB narzuca konieczność chemicznego lub termicznego usunięcia spoiwa przed jakąkolwiek ingerencją w elektronikę, a następnie nałożenia nowej powłoki. Uszkodzenie zintegrowanej matrycy COB zazwyczaj wymusza wymianę całego elementu strukturalnego lub wysyłkę części do autoryzowanego serwisu fabrycznego. Długofalowe szacunki kosztów utrzymania infrastruktury pokazują, że niezawodność architektury COB często rekompensuje jej wyższą cenę początkową poprzez redukcję liczby nagłych awarii oraz mniejsze zużycie prądu.

Właściwie dobrany do profilu działalności ekran led musi bezbłędnie odpowiadać na specyficzne wyzwania przestrzeni komercyjnej. Marka EkranLED, której operatorem jest Lemi-Bis, projektuje i wdraża w pełni spersonalizowane systemy cyfrowej komunikacji wizualnej dla przedsiębiorstw operujących w sektorach retail, transporcie publicznym i architekturze. Precyzyjne dopasowanie parametrów fizycznych nośnika do warunków środowiskowych pozwala zoptymalizować budżet przeznaczony na utrzymanie całej infrastruktury sprzętowej.

Ostateczna decyzja technologiczna pomiędzy architekturą SMD, COB a GOB zawsze wymaga wnikliwej analizy warunków przestrzennych, zakładanej intensywności eksploatacji i planowanego czasu pracy całej instalacji. Komercyjne wdrożenia o wysokim ryzyku przypadkowych uszkodzeń mechanicznych zyskują najwięcej bezpieczeństwa dzięki łatwym w serwisowaniu modułom SMD lub powłoce ochronnej GOB. Złożone instalacje stawiające na najwyższą jednolitość obrazu i stabilną pracę ciągłą znajdują swoje najsilniejsze oparcie w zaawansowanym standardzie COB. Świadoma weryfikacja dostępnych metod pakowania diod skutecznie eliminuje ryzyko pozornych oszczędności inwestycyjnych, chroniąc organizację przed nieprzewidzianymi wydatkami serwisowymi w kolejnych latach eksploatacji.
